UD高清USB2.0工业CCD系列产品简介
UD系列高清USB2.0工业CCD采用工业级高性能CCD图像传感器，支持帧曝光（Global Shutter）及行曝光(Rolling Shutter)两种工作模式，适合运动过程抓拍，较CMOS芯片具有更高灵敏度、高色彩还原性。
UD高清USB2.0工业CCD系列型号参数
UD系列高清 USB2.0 工业CCD有多种型号和不同参数可供选择，如下：
|
型号 |
有效
像素 |
色彩 |
分辨率 |
像素
尺寸 |
板面
尺寸 |
感光
元件 |
帧率 |
帧存 |
触发 |
I/O |
快门 |
相机尺寸 |
动态范围 |
|
UD205-C(SGNN) |
140 |
彩色 |
1360*1024 |
4.65 |
1/2 |
CCD |
15 |
有 |
有 |
有 |
全局 |
45*62*62 |
48dB |
|
UD205-M(SGNN) |
140 |
黑白 |
1360*1024 |
4.65 |
1/2 |
CCD |
15 |
有 |
有 |
有 |
全局 |
45*62*62 |
48dB |
|
UD174 |
200 |
彩色 |
1600*1200 |
4.40 |
1/1.8 |
CCD |
15 |
无 |
有 |
有 |
全局 |
45*62*62 |
| |
UD205-M工业CCD技术指标
|
产品型号 |
UD205-M SRNN型 |
|
产品描述 |
USB2.0，黑白，CCD，140万像素工业相机 |
|
图像传感器 |
1/2-inch，黑白，140万像素，SONY CCD ICX205AL |
|
像素尺寸 |
4.65μm x 4.65μm |
|
光谱响应 |
400nm～1000nm |
|
扫描方式 |
逐行扫描 |
|
曝光方式 |
电子全局快门 |
|
最大分辨率 |
1360 x 1024 |
|
帧率 |
15fps@1360x1024 |
|
白平衡 |
自动/手动 |
|
自动曝光控制 |
自动/手动 |
|
图像输出 |
USB2.0，480Mb/s |
|
电源 |
USB2.0供电，500mW |
|
动态范围 |
62dB |
|
信噪比 |
45dB |
|
可编程控制 |
对比度、亮度、曝光时间 |
|
软件功能 |
图像显示、图像处理、录像. |
|
工作温度 |
0°C~60°C |
|
配置 |
C/CS接口转接环，1.5米usb2.0线，开发光盘1张 |
UD系列高清USB2.0工业CCD典型应用
UD系列高清USB2.0工业CCD可应用于工业、医疗、公安、银行等多个行业，其典型应用如下：
•证照成像采集
•医疗诊断
•显微镜系统
•凝胶成像
•工业流水线成像采集
•指纹、掌纹成像采集
•公安侦查采集
•桌面图像、人像、虹膜采集
光谱响应曲线

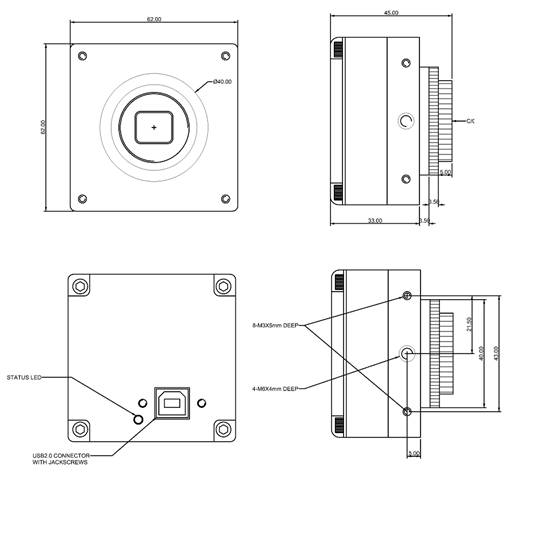

外壳机械尺寸图
