医疗诊断/治疗设备
医疗图像处理可用于内视镜检查、显微镜检查以及实时 X 射线检查等为医生诊断提供支持的分析系统和眼科手术、细胞图像化以及口腔内部检查等治疗过程。
CT、B超、X光机高清图像采集,病理检查、医疗PACS系统构建。
 |

|

|
CT影像采集、存储、处理 |
采集X光机影像,操作简单 |
医疗PACS系统构建 |
显微成像
包含生物医学、金相成像分析、凝胶成像分析等应用。艾克腾视(Acutance)专业CCD相机将三目显微镜下的图像经过数字化显示、存储在计算机上,能方便地进行测量、统计和分析。可与任何标准的生物、体视、金相显微镜适配,广泛应用于医疗卫生机构、科学实验室、高校科研院所等做生物学、病理学、细菌学的观察、教学和研究,临床实验和常规医疗检验;工厂、实验室对材料的分析和鉴定。克服了人们在使用传统光学仪器时,每次只能由一位观察者来观察并且肉眼看到画面瞬间即逝的缺点。

AC1650GS大体采集系统
(包含支架,自带闪光灯)V1.0

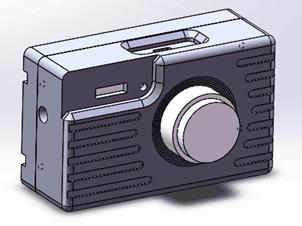

图1:采集器照片
一、产品特点
1650万像素,1/2.33”超大靶面CCD传感器(****有效像素约1620万)
光学变倍高达12倍,从微小的实物、活体标本到自然实验过程均能捕捉呈现细节
自动对焦,精准快捷;多种对焦模式,支持对焦跟踪;自动对焦辅助光(Autofocus aidlights),帮助对不同质地的被摄体自动对焦,无需人工干预
伸缩式镜头,开机自动伸出,关机后可自动收回,避免镜头污染
支持高清摄像(1280x720),可录制生动的标本制作过程,影像清晰不失真
支持超微距3cm拍图;标准40cm—无穷远清晰成像
专业医疗防护,特殊工艺金属外壳,无惧严苛的医疗应用环境
高速USB2.0全数字接口,无需采集卡直连电脑
北京东华软件、美国BD等医疗软件指定开发型号,与病理信息系统、LIS系统无缝连接

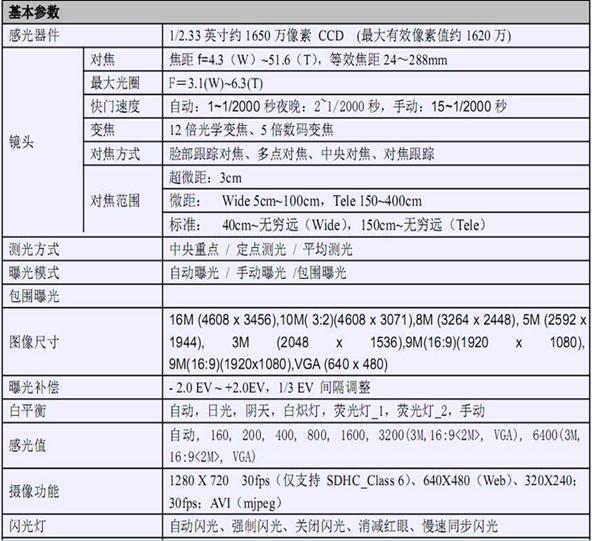

二、技术指标

三、采集器固定支架

图2:支架照片

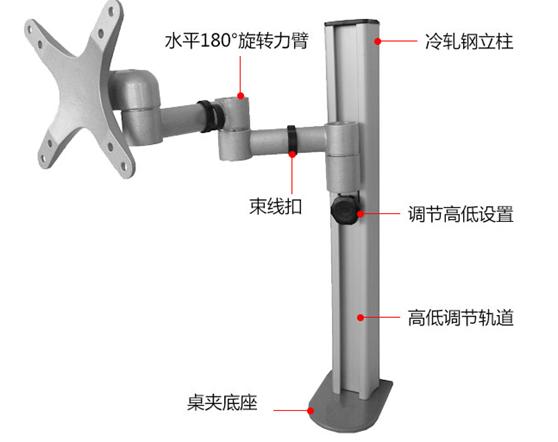

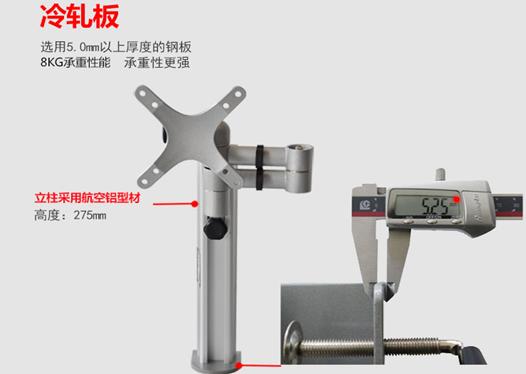

图3:支架特点
四、支架实物图

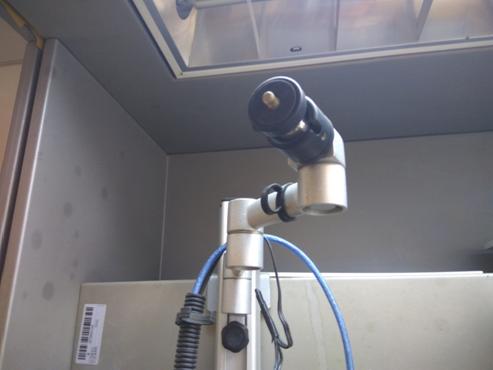

图4:支架实物图
五、应用现场

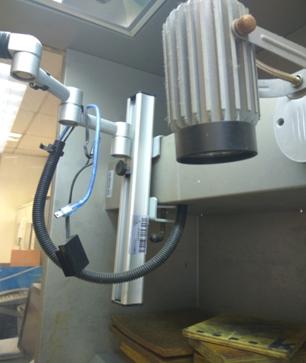

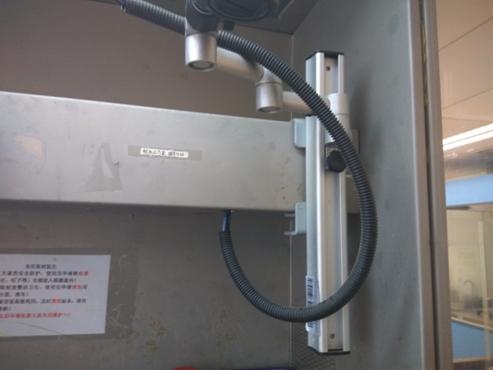

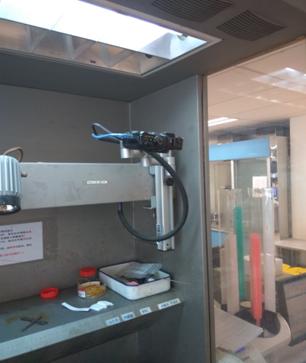

图5:北京协和医院病理科
AC320C医疗定制高清数字相机
V2.0


图1:整机照片
一、产品特点
高速USB2.0全数字接口,无需采集卡直连电脑
北京东华软件、美国BD等医疗软件指定开发型号,与病理信息系统、LIS系统无缝连接
真正的320万像素真彩色CMOS逐行扫描图像传感器,无压缩、无插补
先进的白平衡和色彩校正算法,色彩还原更真实,画面鲜艳。图像质量可媲美Olympus,NIKON等顶级相机
坚固耐用的铝合金外壳 ,工业级芯片和机身,保证复杂环境下的稳定性和耐用性
支持SKIP2 /SKIP3/SKIP4/SKIP8这4种抽点模式,抽点后图像的帧速成倍提高
支持用户指定的AOI(感兴趣区域),裁剪后帧速提高
采集和预览分离,支持高速预览,高分辨率采集
所有模式及分辨率的切换图像的亮度一致
对比度,亮度调节,Gamma校正,扩展RGB增益
支持静态的图像捕捉(JPG、BMP),图像色彩丰富、逼真
支持无压缩、压缩录影
提供完整API支持客户二次开发,提供Demo源代码
自动白平衡,自动曝光,连续自动曝光
用户可编程控制白平衡区域,曝光区域
支持采集和预览中插拔恢复功能
即插即用,无需外接电源
支持Windows XP/win7/win10 操作系统
支持VC,VB,DELPHI,LABVIEW等开发语言,支持TWAIN
支持标准C口镜头及各类显微镜C型接口套筒
二、技术指标
产品型号 |
AC320C |
产品描述 |
USB2.0,真彩色,320万像素医疗定制高清数字相机 |
图像传感器 |
1/2-inch,彩色,320万像素,工业级CMOS |
像素尺寸 |
3.2μm x3.2μm |
光谱响应 |
400nm~1000nm |
灵敏度 |
|
扫描方式 |
逐行扫描 |
曝光方式 |
电子滚动快门 |
****分辨率 |
2048 x 1536 |
帧率 |
8fps@2048x1536
18fps@2048x1536 SKIP2
35fps@2048x1536 SKIP4 |
|
白平衡 |
自动/手动 |
自动曝光控制 |
自动/手动 |
图像输出 |
USB2.0,480Mb/s |
电源 |
USB2.0供电,500mW |
动态范围 |
61dB |
信噪比 |
43dB |
可编程控制 |
图像尺寸、白平衡、对比度、亮度、增益、曝光时间 |
软件功能 |
图像显示、图像处理、录像. |
工作温度 |
0°C~60°C |
配置 |
适配标准红外滤色片,C/CS接口转接环,2.8米usb2.0线,开发光盘1张 |
三、典型应用
证照成像采集
医疗诊断
显微镜系统
票据成像采集
工业流水线成像采集
指纹、掌纹成像采集
公安侦查采集
桌面图像、人像、虹膜采集

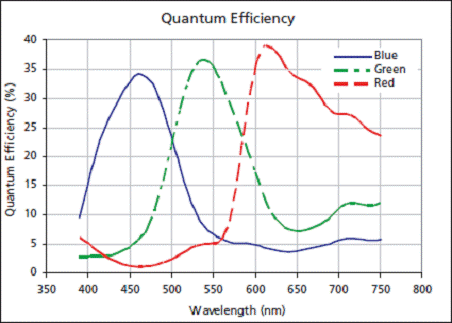

四、光谱响应曲线

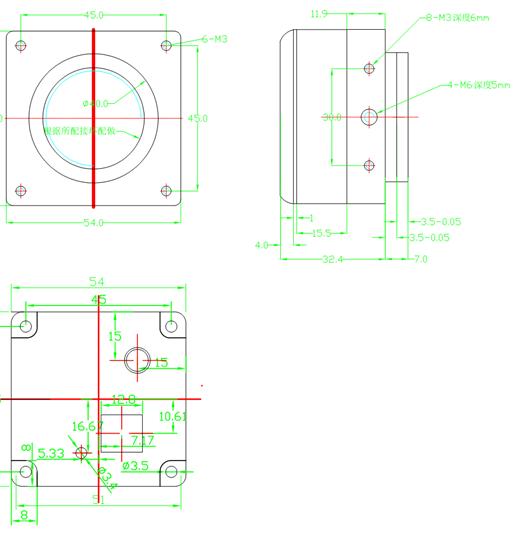

五、外壳机械尺寸图

六、模块机械尺寸图
